Глубинный вибратор

Глубинный вибратор

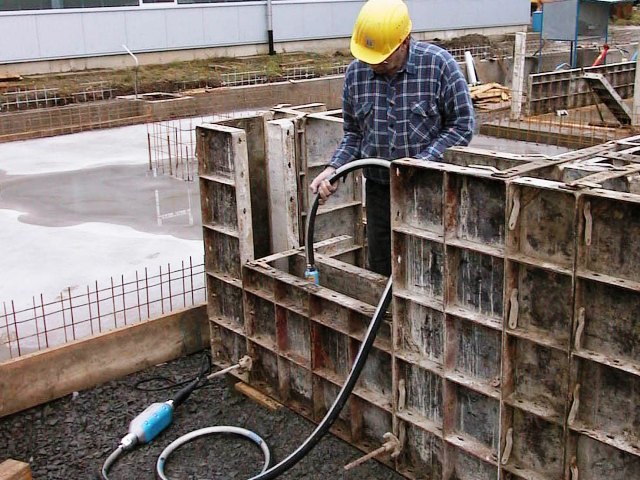

Глубинные вибраторы используются в строительстве для уплотнения бетонных смесей во время укладки. Механические колебания, которые создаются при погружении вибратора в бетон, активно уплотняя бетон. Использование глубинного вибратора ограничивает текучесть и усадку бетонной смеси, повышая его морозостойкость и водонепроницаемость. По типам глубинные вибраторы подразделяются на глубинные высокочастотные вибраторы и модели с механическим приводом. Механические вибраторы дешевле, чем высокочастотные вибраторы, однако производительность наряду с качеством уплотнения бетона у них ниже, чем у высокочастотных вибраторов. Лучше всего бетон уплотняется при частоте 10000-12000 вибраций в минуту. У механических вибраторов обороты падают под нагрузкой до 9000 в минуту. Высокочастотные теряют не более 5% мощности.

Механические вибраторы

Конструкционно глубинный механический вибратор состоит из двигателя (бензинового или электрического), гибкого вала и вибробулавы. Именно вибробулава работает в бетонной смеси. Выбирать и приобретать вибробулаву для вибратора лучше с диаметром не превышающим 50mm. Булава крепится к гибкому валу механического вибратора с помощью резьбы. Использование булавы большего диаметра нередко приводит к выходу из строя вибраторов.

Чтобы механический вибратор глубинный прослужил как можно дольше, нужно технически обслуживать гибкий вал каждые полгода. Гибкий вал нужно отсоединить от вибробулавы и мотора. Из гибкого вала вытягивается тросик и наносится смазка на трос, одновременно втягивая его в тело гибкого вала. После проведения этих производится сборка вибратора в обратном порядке. Одновременно с этим нужно разбирать и чистить электромотор. Обычно после эксплуатации вибратора в течение такого периода в электродвигателе накапливаются частицы цементного молочка и раствора, что ухудшает охлаждение двигателя или может послужить причиной выхода из строя вибратора.

Вибратор глубинный высокочастотный

Глубинный высокочастотный вибратор снабжен электродвигателем, который смонтирован и оборудован эксцентриками. Электродвигатель работает с использованием безопасного напряжения 42В, с частотой 200Гц. Напряжение подается электронным преобразователем, который в свою очередь получает питание от обычной сети 220В. В электрических преобразователях отсутствуют механические детали, так как в их конструкции только электронные компоненты, что обеспечивает им практически безграничный ресурс. Имеющаяся система защиты от внештатных ситуаций преобразователей делает их безопасными как для подключаемого к нему вибратора и работающего оператора.

Высокочастотный вибратор сконструирован таким образом, чтобы обеспечить водонепроницаемость и электроизоляцию корпуса соответствующую его предназначению. От вибробулавы к источнику питания через резиновый шланг проходит только питающий кабель, что оберегает от износа гибкий вал. Резиновый шланг это и защита кабеля питания и одновременно несущий элемент для вибробулавы. Глубинный высокочастотный вибратор полностью защищен от внешних воздействий в соответствии с IP54, что позволяет работать даже в дождь.

Глубинный высокочастотный вибратор в отличие от стандартного механического вибратора имеет более высокий ресурс работы – не меньше 3000 часов для вибробулавы. У него лучшая производительность, надежность – количество частей, которые подвержены износу минимально. Низкая стоимость эксплуатации и минимальное техническое обслуживание. Процесс обслуживания заключается в промывке проточной водой те части устройства, которые погружаются в бетон.
