Ревизионные люки в гипсокартоне

Пожалуй, ни один приличный ремонт, осуществляемый по нормам, приближенным к европейским, не обходится в настоящее время без использования технологий так называемого сухого строительства, а следовательно, без гипсокартона. Это и быстрая беспроблемная облицовка старых кривых стен, и возведение новых межкомнатных перегородок, и устройство разнообразных, в том числе многоуровневых потолков на металлическом каркасе. И если еще совсем недавно эта технология применялась в основном в жилых помещениях, то сегодня гипсокартон можно встретить практически повсюду - в общественных, производственных, медицинских и других учреждениях.

Использование легких металлических конструкций в сочетании с гипсо-картоном позволяет без труда разместить за облицовкой, внутри перегородки или в межпотолочном пространстве различные коммуникации - вентиляционные короба, электропроводку, сантехническую арматуру и многое другое. Но как обеспечить доступ к этим коммуникациям для их ревизии, да еще таким образом, чтобы не испортить внешний вид помещения и не нарушить замысел дизайнеров и проектировщиков?

Войдя в любое из вновь построенных административных зданий, где применен, например, гипсокартонный потолок, вы ужаснетесь обилию нелепых, выпирающих, самопально сконструированных ревизионных люков, сводящих на нет труд отделочников.

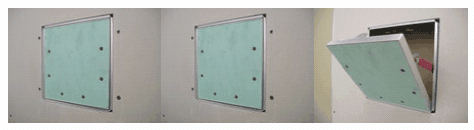

Для решения этой проблемы специально разработаны и сконструированы потайные ревизионные люки. Технически люки выполнены предельно просто: алюминиевая рама, которая вставляется изнутри и прикручивается к гипсо-картону обыкновенными самосверлящими шурупами, и дверца, выполненная также из алюминиевых профилей. Дверца держится на рамке с помощью не видимых глазом миниатюрных петель, которые позволяют ей открываться на 90 градусов. А основу дверцы составляет все тот же гипсокартон, который можно шпаклевать, красить, оклеивать обоями или керамической плиткой. Таким образом, на потолке или стене эти люки практически незаметны. Видна лишь тонкая щель толщиной 1-2 мм, которая "выдает" местоположение крышки люка на всей поверхности стены или потолка. Никаких видимых рамок, никаких замков и прочих ненужных технических атрибутов, портящих общий вид. Легкое нажатие на крышку люка, и она открывается. Закрывается люк также просто - нажатием на крышку. Весь секрет в специальном замке, скрытом от глаз и обеспечивающем фиксацию дверцы в закрытом состоянии.

Монтаж потайных люков предельно прост. Стандартный люк можно вмонтировать в уже готовый потолок.

Ревизионные люки для гипсокартонных потолков и перегородок

Для монтажа люка Вам понадобится:
• шурупы с наконечником-сверлом
• карандаш
• шпаклевка
• шпатель
• уровень
• рулетка
• лобзик
• шуруповерт

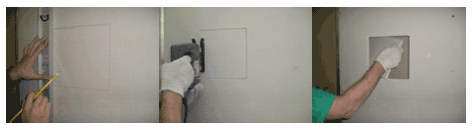

В подвесном потолке или перегородке, выполненной из гипсокартона отметить с помощью уровня и угольника и вырезать отверстие по длине и ширине на 12 мм больше указанных наружных размеров люка. (Напр. размер люка 600х400 мм, вырезаемое отверстие - 612х412 мм).

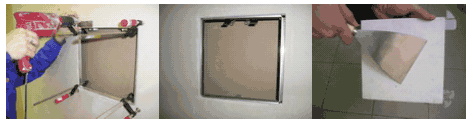

Снять дверцу, внешнюю раму вставить в отверстие. Выровнять наружную раму и зафиксировать ее с помощью струбцин. Закрепить раму шурупами с наконечником-сверлом 3,5х25 мм, используя прилагаемый шаблон. Количество шурупов - по два на каждой из четырех сторон для люков размером до 400х400 мм, по три шурупа для люков больших размеров.

Зашпаклевать швы между гипсокартоном и внешней рамой. Крышку шпаклевать отдельно! Вставить крышку в раму.
