Дымовая труба – лишь видимая снаружи часть сложного механизма отведения дыма и газа. Любой отопительный прибор, работающий на сухом, жидком или газообразном топливе, должен быть оборудован системой отвода дыма и газов. Специалисты называют такие системы трубопроводами удаления газов.

Принцип работы

Основными видами топлива для отопления являются природный газ, жидкое топливо (дизтопливо, нефть) а также твердое топливо – древесина и уголь. При сгорании топливо потребляет кислород из окружающего воздуха. Продукты сгорания любого вида топлива – зола и газообразные продукты горения.

Подъемная сила в дымовой трубе возникает в результате разности температуры окружающего воздуха и температуры выделяемых при сгорании газов. Продукты сгорания, имеющие более высокую по сравнению с окружающей (автор gwru.ru) средой температуру, стремятся вверх, в результате чего и возникает тяга. Большая часть дымовой трубы должна располагаться внутри здания для того, чтобы продукты горения, выводимые наружу, не остыли преждевременно. Отложения сажи, которая является довольно горючим материалом при соединении с конденсирующимися на внутренних стенках дымовой трубы остатками горения. Поэтому необходимо не допускать больших отложений сажи на стенках труб.
Строительство дымовых труб

Требования безопасности и эстетики не позволяют выводить дымовую трубу от каждого отопительного прибора. Поэтому, как правило, на определенный участок здания планируется одна дымовая труба, к которой подключаются дымоходы от нескольких печей. Если здание небольшое, то, как правило, одной дымовой трубы вполне достаточно. Естественно, диаметр дымовой трубы должен соответствовать предполагаемому объему выводимых газов.
Форма и высота труб

Идеальная форма дымовой трубы – круглая, поскольку газы выходят ровно, без завихрений. Дымовая труба должна иметь одинаковое сечение по всей своей длине. Иногда все же приходится строить дымовые трубы прямоугольного сечения. Связано это, естественно, с архитектурными требованиями. В этом случае выбирается соотношение сторон 1 к 1,5, и внутренние углы закругляются. Минимальное сечение дымовой трубы составляет 10 см2. При этом минимальный диаметр круглой трубы должен составлять не менее 15 см, для дымовых труб каминов – 18 см. Для обеспечения хорошей тяги длина трубы должна составлять не менее четырех метров. Общие трубы для нескольких печей должны быть оснащены дымовыми трубами длиной не менее пяти метров. Длина трубы определяет силу тяги, поэтому соблюдать ее чрезвычайно важно.
Расположение дымовых труб

Как писалось выше, основной враг хорошей тяги в дымовой трубе – преждевременное остывание продуктов горения. Поэтому большая часть дымовой трубы должна находиться внутри здания. Несколько дымовых труб объединяют в группы, в которых трубы подогревают друг друга, сохраняя, таким образом, (автор gwru.ru) тепло. Трубы, расположенные у внешних стен и снаружи здания, должны защищаться дополнительной теплоизоляцией. Дымовая труба должна располагаться как можно ближе к коньку крыши. Делается это по нескольким соображениям. Во-первых, так обеспечивается свободный воздушный поток для жерла трубы, во-вторых, чтобы наружу выступала минимальная ее часть.

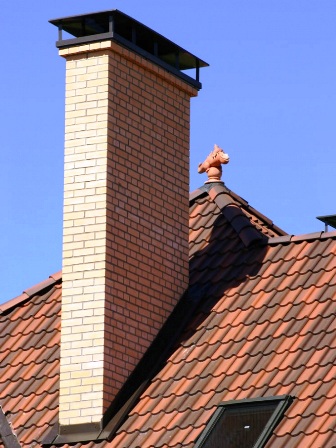

Жерло дымовой трубы должно быть расположено выше верхнего уровня крыши здания. Строго не рекомендуется располагать жерло трубы вблизи окон и балконов, поскольку это может привести к пожару. При уклоне крыши более 20° жерло должно быть расположено не менее чем в 40 см над крышей. При устройстве кровли из мягких кровельных материалов, например, рубероида, труба должна выступать над коньком на 80 см. В зданиях террасного типа дымовые трубы могут находиться только на самой высокой крыше.

Высота трубы, выступающей над кровлей, зависит от расстояния ее от конька крыши. Чем расстояние дымовой трубы от конька больше, тем выше от уровня кровли должно находиться ее жерло. В том случае, если собственная труба от камеры сгорания подключена к общей дымовой трубе, длина труб суммируется. Для достаточной тяги общая длина собственной и общей дымовых труб должна превышать четыре метра.
Присоединения собственных труб к общей дымовой трубе

Присоединение дымовой трубы, отводящей газообразные продукты сгорания, к общей дымовой трубе, должно быть организовано при помощи специального соединительного элемента. Чаще всего соединительный элемент представляет собой формованную деталь с углом наклона от 10 до 45 градусов.

Если к общей трубе подключаются несколько (автор gwru.ru) собственных труб, то они ни в коем случае не должны лежать в одной плоскости, поскольку такое их расположение может создать проблемы с тягой для одной или нескольких собственных труб.

Каждая из собственных труб должна иметь технологическое отверстие для чистки и проверки ее состояния. Общая труба чистится и проверяется, как правило, со стороны жерла. Если доступ к жерлу по той или иной причине затруднителен, то на чердаке предусматривается специальное отверстие. Такое отверстие также должно быть предусмотрено вблизи каждого соединения и перелома отводящего трубопровода. Технологическое отверстие для прочистки должно быть оснащено надежно запирающимися дверцами, которые имеют сертификацию Института строительной техники. Также важно знать, что очистительные технологические отверстия не должны находиться в жилых помещениях, продовольственных складах, помещениях для содержания животных и помещения с повышенной пожарной опасностью.
Расстояния расположения дымовых труб от строительных конструкций

Требования техники безопасности четко приписывают соблюдение определенных расстояний при расположении дымовых труб. Так, наружная поверхность дымовой трубы должна располагаться не менее чем в пяти сантиметрах от деревянных (автор gwru.ru) деталей и других сгораемых частей. Соединительные формованные детали должны быть дополнительно изолированы посредством специальных негорючих изоляционных материалов. Это может быть как бетон, так и оболочка из минеральной ваты.
Требования по защите дымовых труб

Дымовая труба должна быть надежно закреплена на специальном фундаменте или поддерживаться несущими конструкциями здания, которые в состоянии выдержать дополнительную нагрузку. В свою очередь дымовые трубы не могут играть роль опор или несущих конструкций для любых других строительных элементов или конструктивных деталей, а также на них не может крепиться никаких коммуникаций.

Наружные поверхности дымовой трубы должны быть защищены от попадания атмосферной влаги – снега и дождя. Для этого они должны быть оштукатурены, обложены кирпичом или облицованы жестью.

Дымовые трубы не могут служить креплением для прочих конструкций, трубопроводов или электропроводки. Произведение долбежных работ и работ, связанных с вибрацией на дымовых трубах запрещено.
Материалы для изготовления дымовых труб

Дымовые трубы обычно строят из кирпича и формованных (автор gwru.ru) сборных элементов. Соединяют элементы дымовой трубы специальной огнеупорной мастикой, стойкой к кислоте и резким изменениям температур. Элементы дымовой трубы также должны быть теплоизолированными.

Для строительства дымовых труб пригодны только определенные материалы. Это полнотелый кладочный кирпич, газобетонный блок, пустотелый блок и полнотелый камень из легкого бетона. Наружная часть дымовой трубы должна выкладываться из морозоустойчивых материалов.

Трубы, участки которых поставляются на стройплощадку готовыми, изготавливаются из шамота, покрыты изнутри глазурью и являются наиболее практичным решением для быстрого обустройства отвода продуктов горения в строящемся здании.

Использование дымохода в качестве дополнительного источника обогрева помещений непрактично, поскольку, остывая, продукты горения гораздо хуже выводятся наружу. Поэтому все дымоходы должны быть надежно утеплены.
